[MS912-2UBB00-SG] USBケーブル + RSWedge セットアップ

RSWedgeアールエスウェッジの利用を開始するには、次の手順に沿ってセットアップを行ってください。

1. バーコードリーダーとホストPCをUSBケーブルで接続します。

2. バーコードリーダーの設定を行うため、次のバーコードを順にスキャンします。

   ① BT切断/ペア情報削除
   ② 工場出荷デフォルト
   ③ USB 仮想 COM エミュレーション

3. キーボードの[ Windows]キーを押しながら[R]キーを押して[ファイル名を指定して実行]ダイアログを開きます。入力欄に[devmgmt.msc]と入力し、OKボタンをクリックして[デバイスマネージャー]を開きます。



4. デバイスマネージャーの[ポート (COMとLPT)]に[USBシリアルデバイス]が表示されていれば設定は完了です。横に表示されているCOM番号が、バーコードリーダーに割り当てられているCOMポートの番号です。このCOM番号は、後ほどRSWedgeのセットアップに使用します。



   • Windows 8.1以前のOSではUSB仮想COMドライバの手動インストールが必要です。

     USB仮想COMドライバのインストール (Windows 7/8/8.1)

     1. [HM3 USB仮想COMドライバ]のリンクをクリックするか、リンクを右クリックして[名前を付けてリンクを保存]を行います。

        • デジタル署名なし HM3 USB仮想COMドライバ (924.25KB)

     2. ダウンロードしたファイルは、通常は[ダウンロード]フォルダへ保存されます。ファイルエクスプローラーを実行してダウンロードフォルダを開きます。

        • ファイルエクスプローラーは[ Windows]キーを押しながら[E]キーを押すと実行できます。
        • ダウンロードフォルダにファイルがない場合は、PCの設定が変更されている可能性があります。お客様の社内のITチームまたはIT管理者へお問い合わせください。

     3. [HT32_VCP_Driver_v121b.exe]をダブルクリックして実行します。

     4. [Next]をクリックします。



     5. [Install]をクリックしてドライバのインストールを開始します。



     6. [このドライバーソフトウェアをインストールします]をクリックして続行します。

        • このメッセージが表示されない場合、この手順を省略し次の手順へ進んでください。


     7. [Finish]をクリックしてウィンドウを閉じます。



     8. [Windows 8 64bit]または[Windows 8.1 64bit]ををご利用の場合は、[ドライバー署名の強制]を一時的に無効化する必要があります。

        • ドライバー署名の強制の無効化は、PCのセキュリティ設定によっては実行できません。その場合はIT管理者に確認して、ドライバー署名の強制の無効化が実行できるように変更してください。そうしなければドライバーのインストールを完了することはできません。

        ドライバー署名の強制を無効化する (Windows 8/8.1 64bit)

        • ドライバー署名の強制の無効化を行う方法はいくつかありますが、ここでは一般的な方法を記載します。この方法は、操作にキーボードを使用します。

        1. キーボードの[Shift]キーを押しながら、[スタート]→[電源]→[再起動]をクリックします。

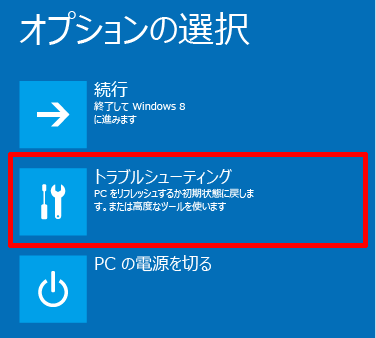

        2. [トラブルシューティング]をクリックします。

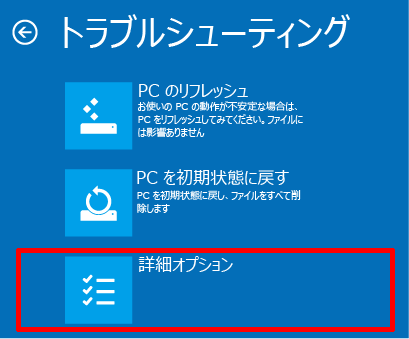

        3. [詳細オプション]をクリックします。

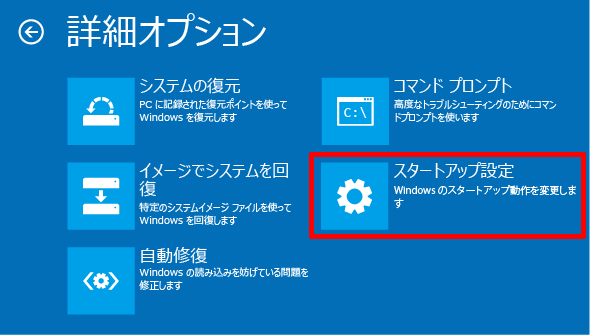

        4. [スタートアップ設定]をクリックします。

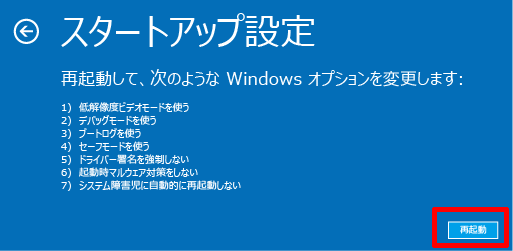

        5. [再起動]ボタンをクリックします。

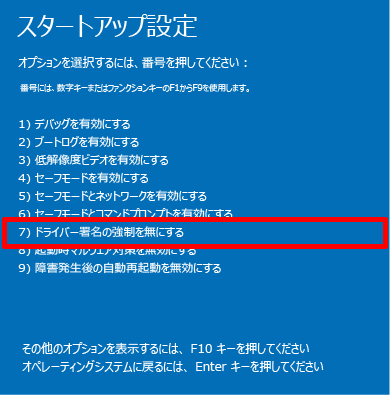

        6. キーボードの[7]キーを押します。



        7. Windowsは、ドライバー署名の強制を無効化した状態で起動します。その後OSを再起動すると元の状態に戻ります。

        [ 閉じる ]

     9. キーボードの[ Windows]キーを押しながら[R]キーを押して[ファイル名を指定して実行]ダイアログを開きます。入力欄に[devmgmt.msc]と入力し、OKボタンをクリックして[デバイスマネージャー]を開きます。



     10. バーコードリーダーのUSBケーブルをホストPCのUSBポートに接続します。

         • バーコードリーダーの設定をまだ行っていない場合は、この章を参考に設定を行ってください。

     11. デバイスマネージャーの[その他のデバイス]や[ほかのデバイス]を確認します。

         [Virtusl COM]を右クリックして、コンテキストメニューから[ドライバーソフトウェアの更新]または[ドライバーの更新]をクリックします。



     12. [コンピューターを参照してドライバー ソフトウェアを検索します]をクリックします。



     13. [コンピューター上のデバイスドライバーの一覧から選択します]をクリックします。



     14. [ポート (COM と LPT)]を選択して[次へ]をクリックします。

         • この画面は表示されない場合は、この操作は省略してください。


     15. 製造元の[Holtek Semiconductor Inc.]を選択し、モデル[Holtek USB Virtual COM Port]を選択して、[次へ]をクリックします。



     16. [はい]をクリックします。

         • この画面は表示されない場合は、この操作は省略してください。


     17. インストール完了後、[閉じる]ボタンをクリックしてウィンドウを閉じます。



     18. デバイスマネージャーの[ポート (COMとLPT)]に[Holtek USB Virtual COM Port]が表示されていれば設定は完了です。横に表示されているCOM番号が、バーコードリーダーに割り当てられているCOMポートの番号です。このCOM番号は、後ほどDBWedgeのセットアップに使用します。



     [ 閉じる ]

1. 次のリンクから「RSWedge™ Unitech版 送付依頼フォーム」へアクセスしていただき、必要事項を入力してご依頼ください。

   RSWedge™ Unitech版 送付依頼フォーム (新しいページが開きます)

   • 入力いただいたメールアドレス宛にダウンロードリンクが記載されたメールが届きます。
   • ご依頼後、1~2営業日でセットアップファイルがお手元に届きます。到着しない場合は、迷惑メールなどに振り分けられていないかご確認ください。

1. セットアップファイル送付依頼後に届いたメールに記載されているダウンロードリンクより[rswedge.zip]をダウンロードします。

2. ダウンロードしたファイルは、通常は[ダウンロード]フォルダへ保存されます。ファイルエクスプローラーを実行してダウンロードフォルダを開きます。


   • ファイルエクスプローラーは[ Windows]キーを押しながら[E]キーを押すと実行できます。
   • ダウンロードフォルダにファイルがない場合は、PCの設定が変更されている可能性があります。お客様の社内のITチームまたはIT管理者へお問い合わせください。

3. ダウンロードしたzipファイルを右クリックして[すべて展開]するか、zip解凍ソフトウェアを使用して解凍(展開)してください。


   • 右クリック時に表示されるメニューに[すべて展開]が表示されない場合は、すでに他のzip解凍ソフトウェアがインストールされている可能性があります。

4. [Setup_FR.msi]をダブルクリックして実行します。

5. [次へ]ボタンをクリックして続行します。



6. [同意する]を選択して[次へ]ボタンをクリックして続行します。



7. [次へ]ボタンをクリックして続行します。



8. [次へ]ボタンをクリックして続行します。



9. インストールが完了したら[閉じる]ボタンをクリックしてセットアップウィザードを閉じて設定完了です。



1. デスクトップのショートカットアイコンからRSWedgeを起動します。



2. [通信設定]の[ポート]に、バーコードリーダーに割り当てられているCOM番号を選択します。



3. [通信設定]の[通信速度]に[9600]を選択します。



4. [受信設定]の[データ間隔]に[2000](最大値)を入力します。



5. [開始]ボタンをクリックしてバーコードリーダーと接続します。



6. RSWedgeとバーコードリーダーとの間で通信が確立すると、[中止]ボタン以外はグレーアウトします。



7. 以降、RSWedgeの画面が最前面にある場合は自身の[入力データ表示]の左右の両方のボックスに読み取ったデータを表示し、他のソフトウェアが最前面にある場合はそのソフトウェアに読み取ったデータを入力します。

   • RSWedgeを終了すると文字出力はできなくなります。RSWedgeは常に起動しておき、バーコードリーダーと接続してください。
   • RSWedgeの画面を最前面にしてコードをスキャンしても[入力データ表示]に何も表示されない、または左右のいずれか一方にしか表示されない場合、選択したCOM番号が誤っている、設定が間違っているなどでバーコードリーダーと正しく接続できていません。


   RSWedgeを使用しても全角文字が文字化けする

   次の画像のように、RSWedgeの[入力データ表示]内でも全角文字が文字化けしてしまう場合、[UTF8→SJIS変換]を別の値に変更してください。



   1. RSWedgeがバーコードリーダーと接続中の場合は[中止]ボタンをクリックして切断します。



   2. [UTF8→SJIS変換]の[なし]または[あり]を、文字化け時の値と逆の値に変更します。



   3. [開始]ボタンをクリックしてバーコードリーダーと接続します。



   4. 文字化けしたコードを再スキャンして、文字化けが解消されているかご確認ください。



   [ 閉じる ]

   キーイベントが拾えない

   1. RSWedgeがバーコードリーダーと接続中の場合は[中止]ボタンをクリックして切断します。



   2. [送信設定]を、[モード2]に変更します。



   [ 閉じる ]

   半角カナが全角に変換される

   1. RSWedgeがバーコードリーダーと接続中の場合は[中止]ボタンをクリックして切断します。



   2. [送信設定]を、[モード1]に変更します。



   [ 閉じる ]

   数文字ごとなどデータの途中で意図しない改行が挿入される

   IMEを以前のバージョンに戻してください。

   Windows 10 で IME を以前のバージョンに戻す

   1. [ スタート]→[ 設定]→[時刻と言語]をクリックします。



   2. [言語]→優先する言語の[日本語]→[オプション]をクリックします。



   3. キーボードの[Microsoft IME]→[オプション]をクリックします。



   4. [全般]をクリックします。



   5. 互換性の[以前のバージョンのMicrosoft IMEを使う]のスイッチをオンにします。



   6. [OK]をクリックします。



   7. [以前のバージョンのMicrosoft IMEを使う]のスイッチがオンになっていることを確認してください。



   [ 閉じる ]

   Windows 11 で IME を以前のバージョンに戻す

   1. [ スタート]→[ 設定]をクリックします。



   2. [時刻と言語]→[言語と地域]をクリックします。



   3. 日本語の[]→[言語のオプション]をクリックします。



   4. Microsoft IMEの[]→[キーボードオプション]をクリックします。



   5. [全般]をクリックします。



   6. 互換性の[以前のバージョンのMicrosoft IMEを使う]のスイッチをオンにします。



   7. [OK]をクリックします。



   8. [以前のバージョンのMicrosoft IMEを使う]のスイッチがオンになっていることを確認してください。



   [ 閉じる ]
