[MS916シリーズ/MS926シリーズ] ファームウェア更新手順

更新する製品にあわせて必要なファームウェアファイルをダウンロードします。ダウンロードしたzipファイルは任意のフォルダに解凍(展開)してください。

1. こちらのページから、最新の.NET デスクトップ ランタイムをダウンロードしてインストールします。

2. 次のリンクをクリックするか、リンクを右クリックして[名前を付けてリンクを保存]を行います。ダウンロードしたzipファイルは任意のフォルダに解凍(展開)してください。

   • ファームウェア更新ツール「SendFW」 (220.97KB)

3. ダウンロードしたファイルは、通常は[ダウンロード]フォルダへ保存されます。ファイルエクスプローラーを実行してダウンロードフォルダを開きます。

   • ファイルエクスプローラーは[ Windows]キーを押しながら[E]キーを押すと実行できます。
   • ダウンロードフォルダにファイルがない場合は、PCの設定が変更されている可能性があります。お客様の社内のITチームまたはIT管理者へお問い合わせください。


4. ダウンロードしたzipファイルを右クリックして[すべて展開]するか、zip解凍ソフトウェアを使用して解凍(展開)してください。


   • 右クリック時に表示されるメニューに[すべて展開]が表示されない場合は、他のzip解凍ソフトウェアがインストールされている可能性があります。

5. [完了時に展開されたファイルを表示する]にチェックを入れて、[展開]ボタンをクリックします。



6. zipファイルを展開したフォルダが開きます。[SendFW]フォルダをダブルクリックして開きます。

   このツールは後ほど実行しますので、フォルダを開いたままにしておいてください。



1. トリガーボタンを長押ししてバーコードリーダーの電源をオフにします。

2. ダウンボタンを押した状態でトリガーボタンを押します。

   画面に[Bootloader V1.00 Waiting for F/W Download...]が表示されます。

3. バーコードリーダーとホストPCをUSBケーブルで接続します。

4. キーボードの[ Windows]キーを押しながら[R]キーを押して[ファイル名を指定して実行]ダイアログを開きます。入力欄に[devmgmt.msc]と入力し、OKボタンをクリックして[デバイスマネージャー]を開きます。



5. デバイスマネージャーの[ポート (COMとLPT)]に[USBシリアルデバイス]が表示されていれば設定は完了です。横に表示されているCOM番号が、バーコードリーダーに割り当てられているCOMポートの番号です。このCOM番号は、後ほどSendFWのセットアップに使用します。



   • Windows 8.1以前のOSではUSB仮想COMドライバの手動インストールが必要です。

     USB仮想COMドライバのインストール (Windows 7/8/8.1)

     1. [デジタル署名付き USB仮想COMドライバ]のリンクをクリックするか、リンクを右クリックして[名前を付けてリンクを保存]を行います。

        • デジタル署名付き USB仮想COMドライバ (6.39KB)

     2. ダウンロードしたファイルは、通常は[ダウンロード]フォルダへ保存されます。ファイルエクスプローラーを実行してダウンロードフォルダを開きます。

        • ファイルエクスプローラーは[ Windows]キーを押しながら[E]キーを押すと実行できます。
        • ダウンロードフォルダにファイルがない場合は、PCの設定が変更されている可能性があります。お客様の社内のITチームまたはIT管理者へお問い合わせください。

     3. ダウンロードしたzipファイルを右クリックして[すべて展開]するか、zip解凍ソフトウェアを使用して解凍(展開)してください。

        • 右クリック時に表示されるメニューに[すべて展開]が表示されない場合は、すでに他のzip解凍ソフトウェアがインストールされている可能性があります。

     4. キーボードの[ Windows]キーを押しながら[R]キーを押して[ファイル名を指定して実行]ダイアログを開きます。入力欄に[devmgmt.msc]と入力し、OKボタンをクリックして[デバイスマネージャー]を開きます。



     5. デバイスマネージャーの[その他のデバイス]や[ほかのデバイス]を確認します。

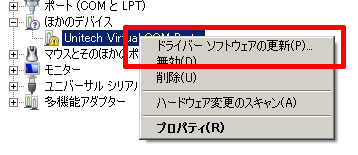

        デバイス マネージャーの[Scanner USB CDC]を右クリックして、コンテキストメニューから[ドライバーソフトウェアの更新]または[ドライバーの更新]をクリックします。

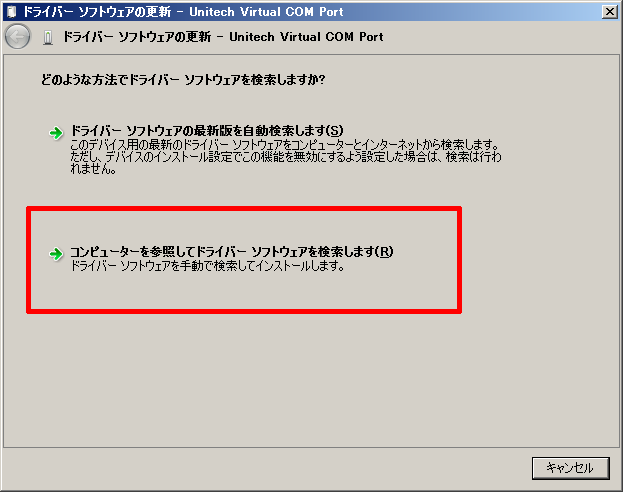

     6. [コンピューターを参照してドライバー ソフトウェアを検索します]をクリックします。

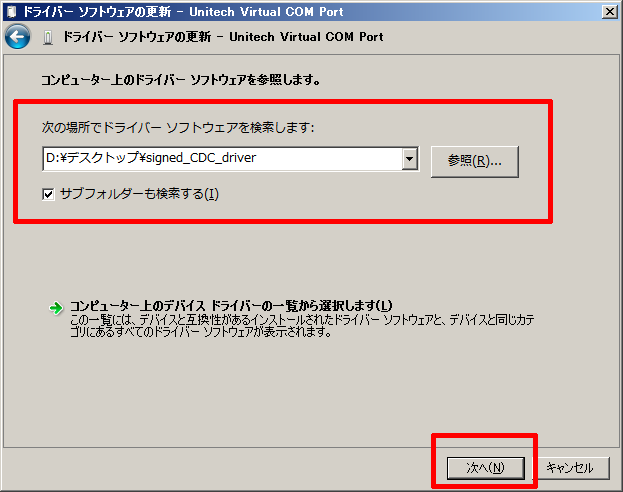

     7. [参照]ボタンをクリックし、USB仮想COMドライバを展開したフォルダを開きます。

        [次へ]ボタンをクリックしてデバイスドライバのインストールを開始します。

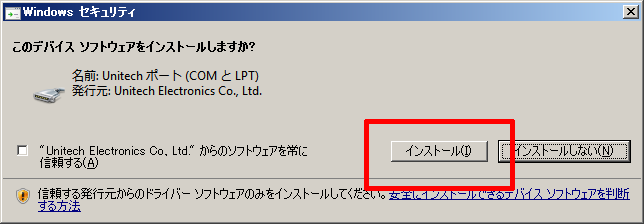

     8. インストール中にセキュリティダイアログが表示された場合は、[インストール]ボタンをクリックします。

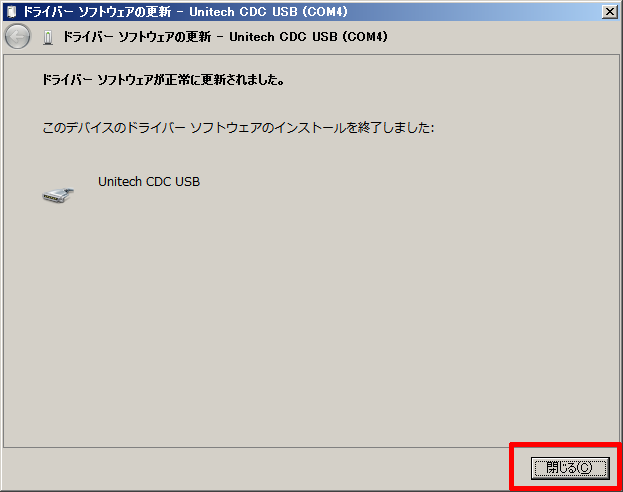

     9. [閉じる]ボタンをクリックします。

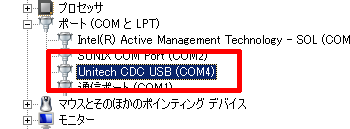

     10. デバイスマネージャーの[ポート (COMとLPT)]に[Unitech CDC USB]が表示されていれば設定は完了です。横に表示されているCOM番号が、バーコードリーダーに割り当てられているCOMポートの番号です。このCOM番号は、後ほどSendFWのセットアップに使用します。



     [ 閉じる ]

6. 解凍(展開)した、[SendFW.exe]を右クリックし、メニューから[管理者として起動]します。

   • [管理者として起動]がメニューに表示されない場合は、zipファイルを解凍(展開)せずにSendFWを起動しようとしているか、その権限がありません。前者の場合はzipファイルを解凍(展開)してから起動してください。後者の場合は、社内のIT管理者に相談してください。


7. 「WindowsによってPCが保護されました」のメッセージが表示された場合は、[詳細情報]→[実行]ボタンをクリックして続行します。



8. このメッセージが表示されたら[はい]をクリックして続行します。



9. バーコードリーダーに割り当てられているCOM番号を選択します。

   • 下図は一例です。[COM3]を選択すればよいわけではありません。この手順の途中で確認したバーコードリーダーに割り当てられているCOM番号を指定してください。


10. [参照]をクリックします。

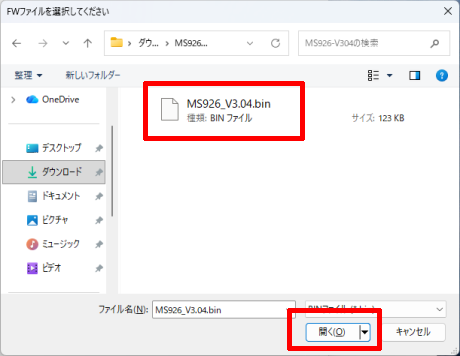

11. ファームウェアファイルを選択して開きます。

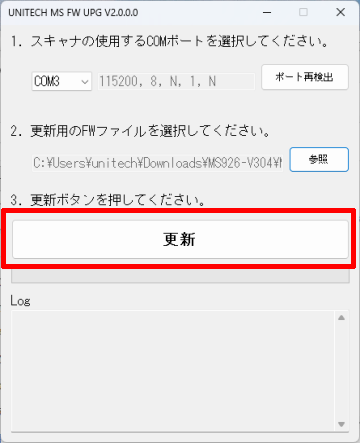

12. [更新]をクリックして、ファームウェアの更新を開始します。

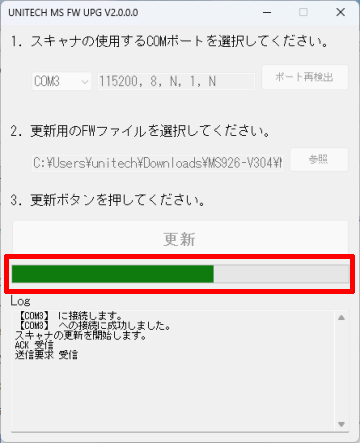

13. 更新中は中央の進捗バーが進みます。

    • ファームウェアの更新中は、バーコードリーダの電源を切ったり、USBケーブルを取り外したり、PCの電源を切らないでください。


14. 更新が完了すると、バーコードリーダーはブザー音を鳴らして再起動します。

15. バーコードリーダーの設定を初期化します。

    [< MAIN MENU >]→[General Setting]→[FAC Default]→[Yes]に変更して決定します。

16. 以上でファームウェアの更新作業は完了です。
