MS912 Plus 2D
Bluetooth SPPプロファイル + DBWedgeセットアップ

このページの対象製品

• MS912-2UBB00-SG

手順① DBWedgeのインストール

DBWedge™ Unitech版(以下、DBWedge)は、バーコードリーダーに割り当てられているCOMポートからのデータを受信して、キーボードデータに変換するためのキーボードウェッジソフトウェアです。

DBWedgeを使用することで、シリアル通信に対応していないソフトウェアに、QRコードから読み取った日本語(かな、カナ、半角カナ、漢字、その他の全角文字)を直接入力することができます。

1. 次のリンクから、DBWedgeのインストーラーをダウンロードします。zipファイルを任意の場所へすべて展開し、中のファイルをすべて取り出します。

   • DBWedge™ Unitech版 V1.0.0 インストーラー
   • DBWedge™ Unitech版 取扱説明書

   DBWedgeのご利用には、ライセンスキーが必要です。ライセンスキーは、次の送付依頼フォームからご依頼ください。ライセンスキーは、ユニテック製品をご購入いただいたお客様に無償でご提供いたします。

   • DBWedge™ Unitech版 ライセンスキー送付依頼フォーム
   DBWedgeは、ライセンスキーのない状態でも「評価版」としてご利用いただけます。「評価版」には20回の読取制限があります。読取制限を超えるとデータの入出力ができなくなりますが、DBWedgeを再起動するとリセットされます。

2. 「Setup.msi」をダブルクリックして実行します。



3. Windows Defender による警告が表示される場合は「詳細情報」をクリックし、「実行」をクリックして続行します。





4. 「次へ」ボタンをクリックして続行します。



5. 「次へ」ボタンをクリックして続行します。



6. 「次へ」ボタンをクリックして続行します。



7. インストールが完了したら「閉じる」ボタンをクリックしてセットアップウィザードを閉じて設定完了です。



手順② バーコードリーダーの設定

1. トリガーボタンを長押ししてバーコードリーダーの電源を入れます。

2. 接続済みのホストから切断するため、次のバーコードをスキャンします。


   接続済みホストから切断

3. インターフェースを「Bluetooth SPP」に変更するため、次のバーコードをスキャンします。


   Bluetooth SPP

4. バーコードリーダーの保持しているペアリング登録情報を削除し、周囲のBluetoothデバイスから検索できるようにするため、次のバーコードをスキャンします。


   ペアリング情報削除

5. ターミネーターを「なし」に変更するため、次のバーコードをスキャンします。


   ターミネーター「なし」

6. プリアンプルを「STX」に変更するため、次のバーコードを順にスキャンします。


   プリアンブル開始


   STX


   プリアンブル終了

7. ポストアンプルを「ETX」に変更するため、次のバーコードを順にスキャンします。


   ポストアンブル開始


   ETX


   ポストアンブル終了

手順③ ホストPCとペアリングする

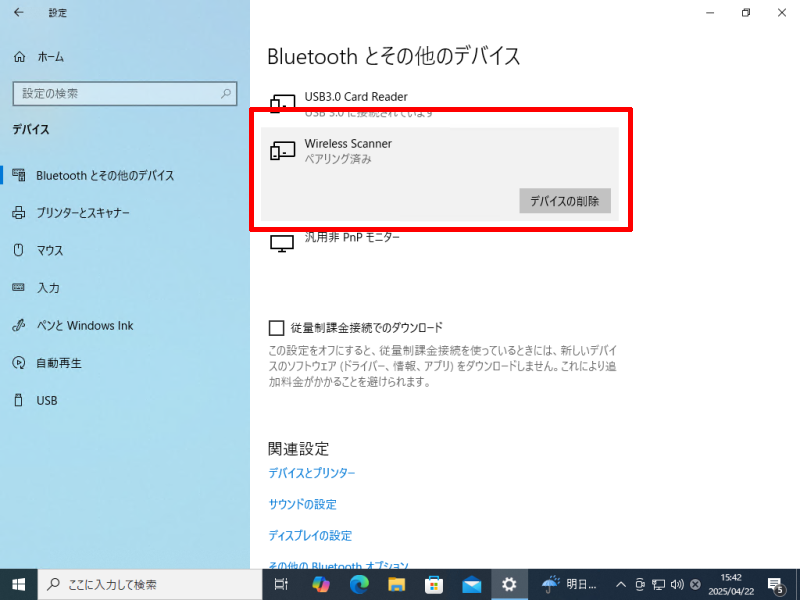

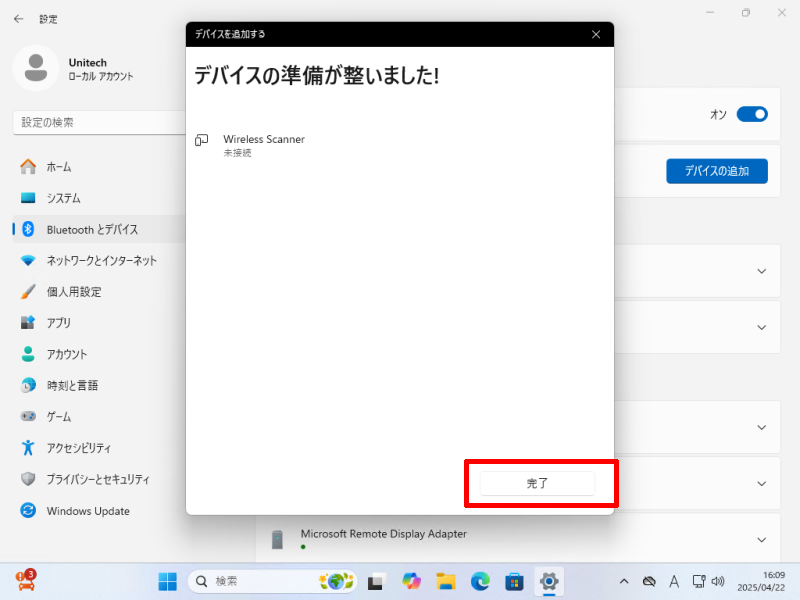

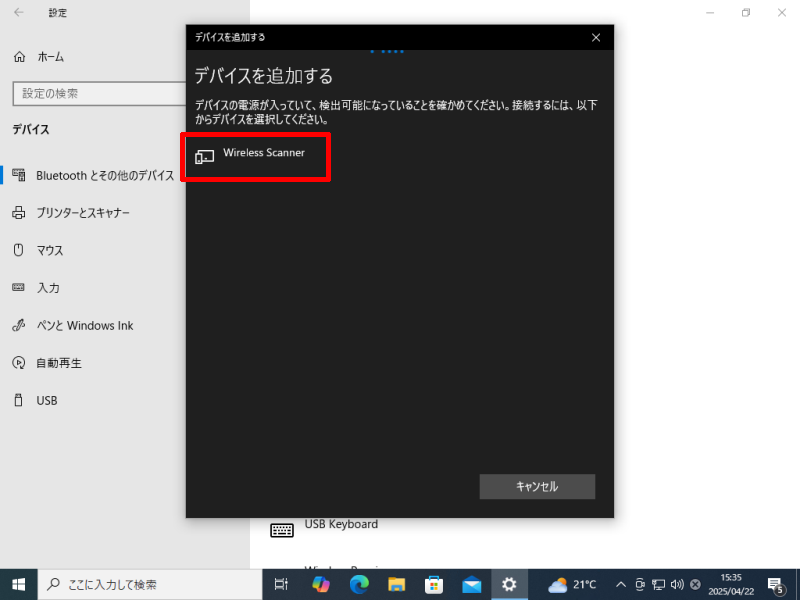

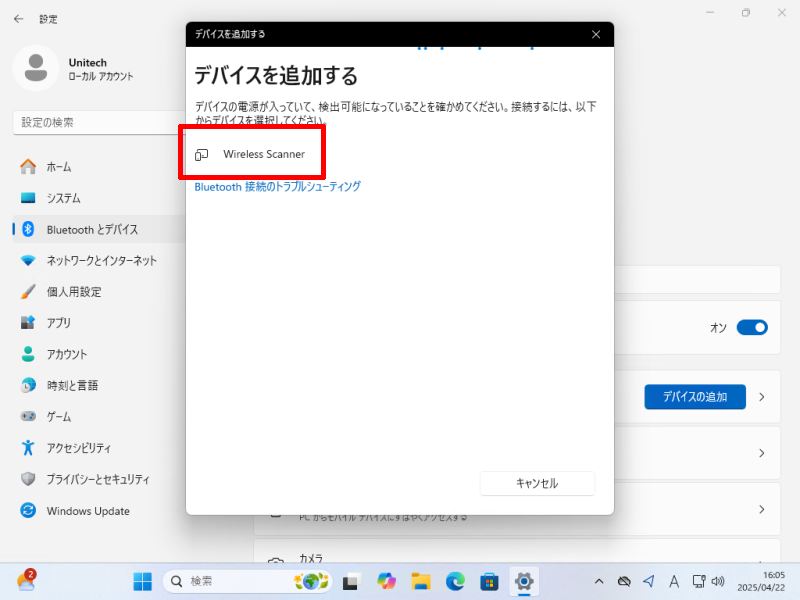

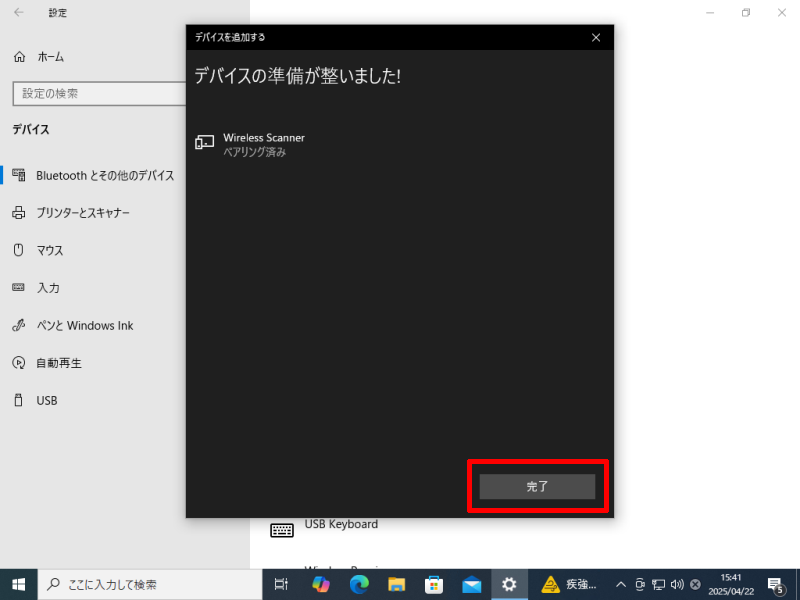

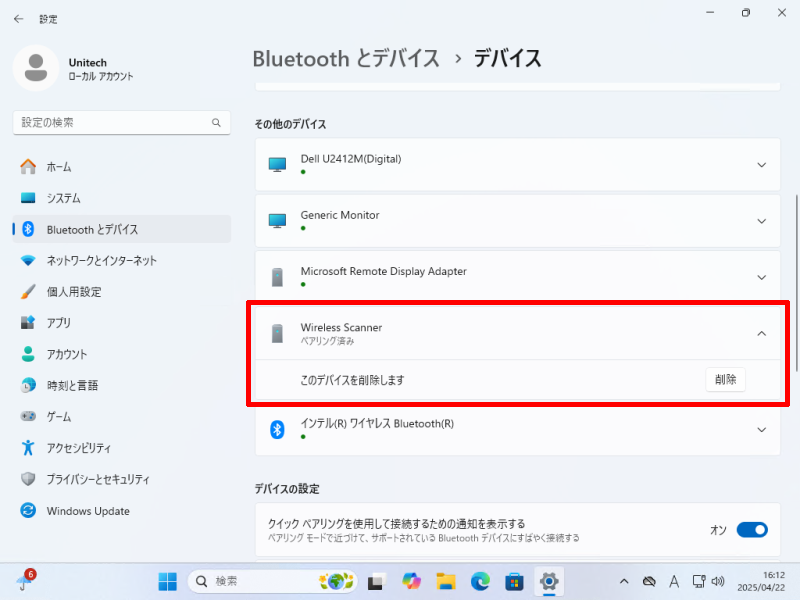

ホストPC(Windows)とBluetoothバーコードリーダーをBluetooth SPPを使用してペアリングを行います。

手順④ DBWedgeの設定

1. DBWedgeを実行します。

2. 正しいライセンスキーを入力し「OK」ボタンをクリックしてください。DBWedgeが製品版として起動します。以降、ライセンスの入力は不要です。





   誤ったライセンスキー、またはライセンスキーを入力せずに「OK」ボタンをクリックした場合、DBWedgeは評価版として起動します。評価版には20回の読取り制限があります。DBWedgeを再起動すると、20回の読取り制限が復活します。





3. 「設定」ボタンをクリックします。

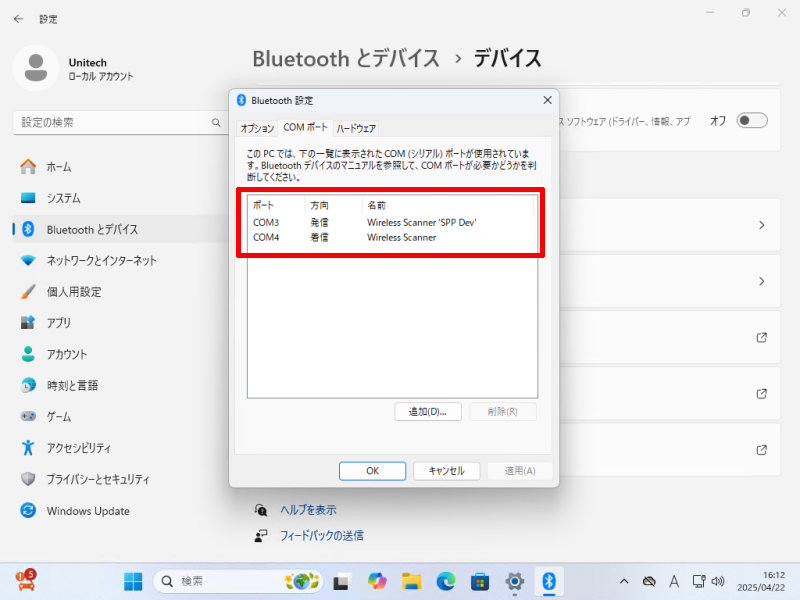

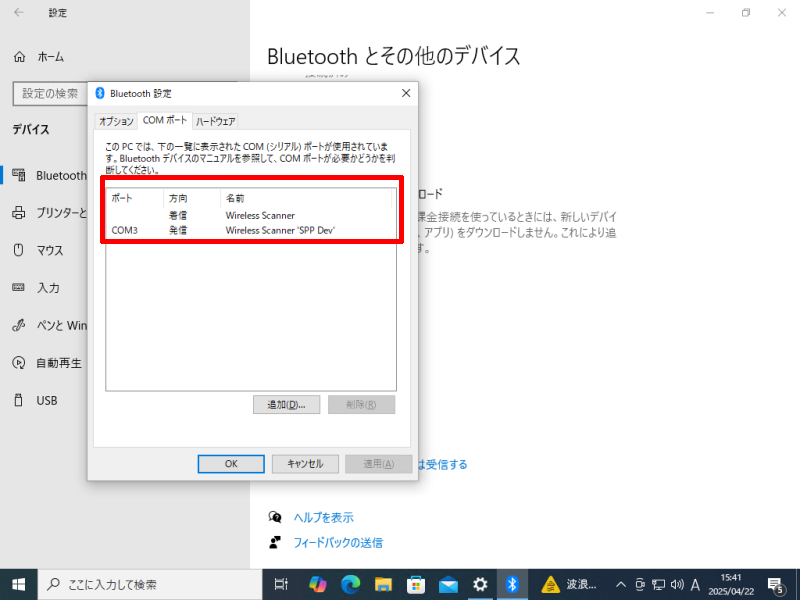

4. 通信設定タブの「COM番号」に、デバイスマネージャーで確認した、バーコードリーダーに割り当てられているCOM番号を選択します。誤ったCOM番号を選択すると、バーコードリーダーからのデータが受信できませんのでご注意ください。



5. 出力設定1タブの受信開始/終了コードの開始コードの「設定」ボタンをクリックします。



6. 受信開始コード設定ウィンドウの「STX」をクリックし、右上の「×」をクリックしてウィンドウを閉じます。開始コードに「0x02」が表示されます。





7. 出力設定1タブの受信開始/終了コードの終了コードの「設定」ボタンをクリックします。



8. 受信終了コード設定ウィンドウの「ETX」をクリックし、右上の「×」をクリックしてウィンドウを閉じます。終了コードに「0x03」が表示されます。





9. 出力設定2タブのデータ付加のサフィックスの「特殊キー」ボタンをクリックします。

   この操作と次の操作は、省略可能なオプションです。サフィックスは、バーコードデータの末尾に文字を挿入します。この操作と次の操作を実行することで、バーコードデータの末尾に「Enter」キーを送信することができます。用途に応じて「Tab」や「F2」などに変更することも可能です。



10. サフィックス選択ウィンドウの「Enter」をクリックし、右上の「×」をクリックしてウィンドウを閉じます。サフィックスに「{enter}」が表示されます。





11. 出力設定2タブの出力時の動作の出力方法を選択します。Excelに対してバーコードデータを入力する場合は「キーエミュレート」、その他のソフトウェアに対しては「コピー&ペースト」の使用をお勧めします。

    このオプションは、バーコードデータを入力したいソフトウェアによって変更してください。よくわからない場合は、「コピー&ペースト」で使用してみて、問題があれば「キーエミュレート」に変更してみてください。



12. 「確定」ボタンをクリックして設定を保存します。



13. 「スタート / ストップ [停止中]」ボタンをクリックすると、DBWedgeは設定したCOMポートに接続を開始します。正常に接続が完了すると、ボタンは「起動中」となり、画面下部のステータスバーに「接続成功」が表示されます。

    ステータスバーに「ポートのオープンに失敗しました」などエラーメッセージが表示される場合は、選択したCOM番号が間違っていたり、バーコードリーダーの電源が切れていたり、USBケーブルが抜けていたりして、DBWedgeがバーコードリーダーに接続できていない可能性があります。また、選択したCOM番号に他のソフトウェアが接続中の場合も同様のエラーが発生します。





14. DBWedgeをアクティブ(最前面)の状態にして、ターゲットのバーコードやQRコードを読み取ると、画面下部の3つのウィンドウのすべてに読み取ったデータが表示されます。

    バーコードリーダーのバーコードの読み取りが完了してから、DBWedgeが文字列として出力するまで、待機する時間が発生する場合があります。DBWedgeは、バーコードリーダーの読み取ったデータを、できる限りすべて受信してから文字列に変換して出力しようとするため、QRコードなどの大容量のデータを含めることのできるコードを読み取る場合はご注意ください。
    1つのウィンドウにしかデータが表示されない場合は、バーコードリーダーが適切に設定されていなかったり、設定で選択したCOM番号が誤っていたりして、バーコードリーダーとDBWedgeが適切に接続できていない可能性があります。



15. 以上で設定は完了です。以降、DBWedgeは、バーコードリーダーから受け取った文字データを適切に変換して、アクティブ(最前面)なソフトウェアに送信します。

    DBWedgeを終了すると、バーコードリーダーからのデータ受信ができなくなり、バーコードリーダーによって読み取られたデータはどこにも表示されなくなります。バーコードリーダーの使用中は、DBWedgeを終了しないように注意してください。
    DBWedgeには、自動実行オプションはありません。PC起動後など、DBWedgeを手動で開始してください。
